Documentos de solicitação de cotação incompletos dificultam a comparação das propostas dos fornecedores e expõem as empresas de engenharia, aquisição e construção (EPC) a lacunas no escopo, ordens de alteração, atrasos na entrega e perda de margem de lucro.
Uma solicitação de cotação (RFP) completa para iluminação pública deve definir o ambiente do projeto, os critérios de desempenho da iluminação, as especificações do produto, os requisitos estruturais, os limites de fornecimento, a documentação de testes, o cronograma de entrega e os termos comerciais. Os fornecedores devem apresentar suas cotações com base na mesma lista de quantidades e identificar claramente qualquer desvio ou exclusão.
Ao estabelecer esses requisitos antes da licitação, as equipes de EPC podem comparar propostas tecnicamente equivalentes, identificar omissões ocultas e selecionar fornecedores com base no valor total do projeto, em vez de apenas no preço unitário.
Principais lições
- Forneça a localização do projeto, a geometria da via, as zonas funcionais, as condições ambientais e as normas aplicáveis.
- Defina os requisitos de desempenho da iluminação em vez de especificar apenas a potência da luminária ou as marcas dos componentes de LED.
- Incluir configuração do poste, critérios de carga de vento, responsabilidade da fundação, suportes, parafusos de ancoragem e tratamento da superfície.
- Emita uma lista de quantidades detalhada, incluindo luminárias, postes, acessórios, controles, peças de reposição, documentação, embalagem e entrega.
- Exigir que os fornecedores apresentem arquivos fotométricos, fichas técnicas dos produtos, desenhos dos postes, cálculos estruturais e relatórios de testes relevantes.
- Indique o Incoterm, o destino da entrega, os requisitos de embalagem, o cronograma de produção, as etapas de inspeção e as obrigações de garantia.
- Exija uma matriz de conformidade listando todos os desvios, alternativas e exclusões da solicitação de cotação.
Parte 1: Escopo Essencial e Fundamentos do Projeto para uma Solicitação de Cotação de Iluminação Pública
1.1 Localização do projeto, condições do local e zonas viárias funcionais
Você deve definir claramente as condições do local e as classificações da via em seu documento. Diferentes zonas rodoviárias exigem soluções específicas em termos de óptica, alturas de montagem e espaçamento. Utilize normas como as da AASHTO como referência para estabelecer diretrizes de projeto explícitas para os licitantes.
| Parâmetro / Categoria | Rodovias e Autoestradas | Artérias urbanas | Zonas Pedonais e Locais |
|---|---|---|---|
| Velocidade e Continuidade | Prioriza a continuidade em alta velocidade e distâncias de frenagem prolongadas. | Equilibra o fluxo de veículos com as variações de velocidade. | Concentra-se no tráfego de baixa velocidade e na interação do uso do solo. |
| Atividade de pedestres | Presença zero de pedestres. | Alto fluxo de pedestres e ciclistas. | O foco principal é o fluxo de pedestres e a segurança. |
| Critérios de iluminação | Alta sensibilidade ao brilho e uniformidade rigorosa. | Espaçamento entre postes ajustado para atender às necessidades de tráfego misto. | Enfatiza a iluminação e o conforto visual vertical. |
Exija que os licitantes calculem variáveis dinâmicas, como carga de vento e classe do solo, em vez de estimar valores fixos.
1.2 Escopo do Hardware Elétrico: Fiação, Eletrodutos, Caixas de Passagem e Painéis de Controle
Seu pedido de cotação para iluminação pública deve exigir uma descrição completa de toda a infraestrutura elétrica subterrânea e aérea. Solicite aos fornecedores que detalhem as especificações técnicas exatas para:
- Eletrodutos e cabeamento: Especifique as dimensões dos condutos, as profundidades de enterramento, os materiais dos condutores e as classificações de isolamento.
- Caixas de Junção e Passagem: Exija caixas de junção subterrâneas com classificação de resistência reforçada.
- Armários de controle de iluminação: Defina as capacidades dos disjuntores, contatores, proteção contra surtos e interfaces de fotocontrole.
Ao adquirir postes de iluminação pública de alta durabilidade, certifique-se de que o fornecedor inclua portas de inspeção e terminais de aterramento integrados que sejam compatíveis com o design do seu gabinete.
1.3 Qualificações, desempenho anterior e licenças do contratado
Proteja o cronograma do seu projeto avaliando a capacidade dos licitantes antecipadamente. Exija que todos os contratados apresentem comprovante de execução de projetos municipais anteriores.
Requisito obrigatório para apresentação de propostas: Os licitantes devem fornecer referências de projetos verificadas dos últimos cinco anos, envolvendo escala técnica semelhante.
Além disso, solicite cópias das licenças elétricas locais e dos planos oficiais de gestão de alvarás regulamentares. Essa etapa garante que seu fornecedor possa lidar com as normas municipais sem causar atrasos na obra.
Parte 2: Especificações técnicas para luminárias e óticas
2.1 Arquitetura de chips de LED: Seleção de SMD, COB e Flip-Chip
Os documentos da licitação devem detalhar os requisitos de componentes para o encapsulamento do LED. É necessário exigir alta eficácia em nível de chip dos licitantes para reduzir o consumo total de energia operacional. Especifique uma eficácia luminosa mínima de pelo menos 150 a 180 lm/W em nível de chip, sob temperaturas reais de junção de operação.
Especifique claramente os limites de desempenho térmico para proteger a longevidade da luminária. O calor excessivo degrada os chips de LED e reduz a vida útil da luminária. Os licitantes devem demonstrar projetos eficazes de gerenciamento térmico que mantenham as temperaturas de junção abaixo de 85 °C em condições de operação com temperatura ambiente máxima.
Avaliar diferentes tecnologias de encapsulamento de chips de LED com base nos requisitos do projeto:
- Dispositivo de montagem em superfície (SMD): Oferece excelente dissipação de calor em uma grande área da placa de circuito impresso. Os chips SMD proporcionam amplas opções de distribuição óptica para rodovias com múltiplas faixas.
- Chip on Board (COB): Fornece uma fonte de luz única e intensa. O COB funciona melhor quando você precisa de um feixe direcional de alta intensidade a partir de grandes alturas de instalação.
- Tecnologia Flip-Chip: Elimina as ligações de fio de ouro para reduzir a resistência térmica. Os encapsulamentos flip-chip suportam correntes de acionamento mais elevadas e evitam falhas repentinas de circuito aberto.
Exigir que os fornecedores apresentem relatórios de testes LM-80 e projeções de vida útil TM-21. Esses documentos comprovam que as luminárias de LED propostas mantêm o desempenho L90B10 após 100,000 horas de operação.
2.2 Projeto fotométrico: luminância, uniformidade, ofuscamento e relação de entorno
Nunca aceite alegações genéricas de fornecedores sobre iluminação. Seu pedido de cotação para iluminação pública deve exigir simulações fotométricas geradas por computador em formatos padrão IES ou LDT. Essas simulações comprovam que o projeto óptico proposto atende aos parâmetros do projeto de acordo com as normas CIE.
Os licitantes devem apresentar cálculos que demonstrem os valores-alvo para as principais métricas de iluminação pública:
- Luminância e iluminância: Calcule o brilho médio da superfície da estrada ($L_{avg}$) e os níveis de lux de acordo com a velocidade do veículo alvo e a classificação da estrada.
- Razões de uniformidade: Manter a uniformidade geral ($U_0$) e a uniformidade longitudinal ($U_l$) para evitar manchas escuras perigosas ao longo da estrada.
- Incremento de Limiar (TI): Limitar os índices de ofuscamento para pessoas com deficiência visual, mantendo os valores de TI abaixo de 10% ou 15%, dependendo da classe da via.
- Relação de som surround (SR): Garanta que haja iluminação adequada nos acostamentos da estrada para ajudar os motoristas a identificar obstáculos fora da pista.
Inclua regras rigorosas de conformidade com o Dark Sky para minimizar a poluição luminosa e preservar os ambientes noturnos. Especifique luminárias com corte total de luz e exija limites técnicos específicos em suas especificações ópticas.
| Categoria de especificação | Requisitos padrão para solicitação de cotação | Impacto/Propósito do Dark Sky |
|---|---|---|
| Classificação de corte | Corte total (0% de luz em/acima de 90°, <10% de lúmens acima de 80°) | Elimina a distribuição direta da luz para o céu. |
| Avaliação de BUG | Classificação máxima de iluminação ascendente: U0 ou U1 | Restringe a entrada de luz indesejada, luz de fundo e brilho excessivo. |
| Temperatura de cor (CCT) | 3000K ou menos (branco quente) | Minimiza a dispersão da luz do espectro azul e o brilho do céu. |
| Limites de invasão leve | Máximo de 0.1 fc em linhas residenciais; máximo de 0.5 fc em limites comerciais. | Impede que a luz difusa ultrapasse os limites da propriedade. |
| Iluminação ascendente calculada | 0% de lúmens calculados reais acima da horizontal | Valida o desempenho sem iluminação ascendente em arquivos fotométricos. |
Exija a orientação correta das luminárias e o bloqueio físico adequado em seus documentos técnicos. As luminárias devem estar apontadas para baixo, direcionando a iluminação diretamente para a superfície da estrada. Exija o bloqueio horizontal completo das superfícies ópticas refletoras. Limite as alturas máximas de montagem das luminárias e os níveis de potência com base em avaliações de segurança rigorosas e específicas para cada local.
2.3 Requisitos do driver, protocolos de dimerização e tomadas de controle inteligentes
O driver de LED atua como o principal motor elétrico da luminária. Especifique a vida útil do driver para corresponder ou exceder a do seu conjunto de chips de LED. Sua solicitação de cotação deve exigir alta eficiência do driver, acima de 92%, fator de potência superior a 0.95 e distorção harmônica total (THD) inferior a 10%.
Para garantir recursos modernos de dimerização e gerenciamento de energia, os sistemas de controle inteligente Zhaga Book 18 exigem os protocolos digitais padrão DALI-2 e D4i. Esses protocolos permitem a dimerização digital precisa e a troca bidirecional de dados de diagnóstico entre a luminária e o seu Software de Gerenciamento Central (CMS).
Os licitantes devem fornecer soquetes de controle mecânico padronizados para garantir que os futuros componentes e controles de iluminação inteligente se encaixem perfeitamente.
| Padrão de interface | Configuração de soquete | Protocolo/Padrão de Regulação | Protocolos de comunicação primários suportados |
|---|---|---|---|
| Zhaga Livro 18 | Design compacto de 4 pinos | Especificação Zhaga | DALI-2, D4i |
| Soquete NEMA | Design de 3 pinos, 5 pinos e 7 pinos | ANSI C136.10 / ANSI C136.41 | 0-10V, DALI |
Os conectores NEMA de 7 pinos (ANSI C136.41) incorporam quatro contatos de sinal de baixa tensão, além dos pinos de alimentação CA padrão. Os pinos 4 e 5 controlam as operações de dimerização usando protocolos de 0-10V ou DALI. Os pinos 6 e 7 suportam alimentação auxiliar ou futuros serviços de sensores operacionais. As interfaces de controlador de baixa tensão utilizam fontes de alimentação CC, mantendo total compatibilidade operacional com os protocolos de comunicação DALI-2.
2.4 Proteção elétrica, CCT, CRI e conformidade com a norma IEC 60598-2-3
As redes de iluminação pública enfrentam estresse elétrico contínuo devido a flutuações na rede e descargas atmosféricas. Exija a instalação de Dispositivos de Proteção contra Surtos (DPS) internos robustos em cada luminária. Especifique uma classificação mínima de DPS de 10 kV/10 kA para vias urbanas padrão e 20 kV/20 kA para rodovias principais ou áreas com alta incidência de raios.
Defina parâmetros claros de qualidade de cor para garantir nitidez visual e segurança do motorista:
- Temperatura de cor correlacionada (CCT): Padronize a espessura central da córnea (CCT) em 3000K ou 4000K com base nas diretrizes ambientais locais e nas necessidades visuais.
- Índice de renderização de cores (CRI): Exigir um Ra mínimo de 70 para vias de tráfego geral e um Ra de 80 para centros urbanos de pedestres.
Por fim, exija o cumprimento rigoroso das normas mecânicas e de segurança. Todas as luminárias devem atender aos padrões IEC 60598-2-3 para segurança em iluminação pública. Exija classificações de isolamento elétrico Classe I ou Classe II, com base na sua estratégia de aterramento. Exija certificados de teste verificados que comprovem o isolamento duplo Classe II quando o aterramento em campo apresentar riscos operacionais.
Parte 3: Especificações de Engenharia para Postes e Estruturas de Iluminação
3.1 Seleção de Materiais, Tipos de Aço e Galvanização a Quente
Seu pedido de cotação para iluminação pública deve exigir padrões precisos de materiais para garantir a integridade estrutural. A falta de especificação das classes de aço leva os fornecedores a fornecer materiais de baixa qualidade que falham sob condições ambientais adversas. Exija aço estrutural em conformidade com normas internacionais reconhecidas, como ASTM A36 ou EN 10025 S355. O aço da classe S355 oferece maior limite de escoamento. Essa maior resistência permite perfis de parede mais finos, mantendo altos limites de carga estrutural.
A proteção contra corrosão determina a vida útil real da sua rede de postes de iluminação pública. Especifique a galvanização a quente como requisito obrigatório de acabamento para todos os elementos de aço.
- Norma de galvanização: Exige-se conformidade com as normas ISO 1461 ou ASTM A123. Essas normas definem pesos mínimos de revestimento de zinco com base na espessura do material.
- Espessura do revestimento: Estabeleça uma espessura média de revestimento entre 70 µm e 100 µm. Ambientes costeiros ou industriais exigem uma espessura de zinco maior para resistir à corrosão atmosférica agressiva.
- Preparação da superfície: Exija jateamento mecânico completo antes da decapagem ácida e imersão em banho de zinco. A limpeza adequada da superfície evita a delaminação precoce do revestimento.
Dica profissional: Exija que os fornecedores enviem certificados de teste de fábrica (MTC) com cada lote de entrega. Os documentos MTC verificam a composição química, a resistência à tração e a pureza do banho de zinco antes da montagem no local.
Quando seu projeto exigir perfis estruturais personalizados, especifique postes de iluminação em aço galvanizado de alta qualidade para garantir durabilidade estrutural a longo prazo.
3.2 Cálculos de Carga de Vento e Parâmetros Geotécnicos do Local
Nunca aceite projetos estruturais estáticos ou pré-fabricados de fornecedores sem verificação. Sua solicitação de cotação deve exigir engenharia estrutural específica para o local, baseada nas forças ambientais locais. A tensão da carga de vento representa o principal vetor de falha para estruturas de postes de iluminação pública altos.
Exigir cálculos de carga de vento com base em normas de engenharia civil reconhecidas, como as Especificações AASHTO LRFD para Suportes Estruturais de Sinalização Rodoviária, Luminárias e Semáforos.
Os licitantes devem calcular a tensão estrutural total utilizando as principais variáveis dinâmicas de entrada:
| Parâmetro de engenharia | Dados obrigatórios a serem inseridos na solicitação de cotação (RFQ). | Impacto da Engenharia Estrutural |
|---|---|---|
| Velocidade básica do vento ($V$) | Rajadas de vento de 3 segundos (por exemplo, de 120 km/h a mais de 180 km/h) | Determina a pressão dinâmica no eixo do poste e nos suportes dos braços. |
| Área Efetiva Projetada (EPA) | Área de superfície combinada e coeficiente de arrasto da luminária + poste | Determina o momento de tombamento total na placa de base. |
| Fator de resposta à rajada ($G$) | Categoria de rugosidade do terreno local (urbano, campo aberto, costeiro) | Ajusta os cálculos para vibrações estruturais repentinas e turbulência. |
| Categoria de Fadiga | Ciclos de tensão esperados ao longo da vida útil do projeto (normalmente de 25 a 50 anos) | Previne falhas estruturais por fadiga em juntas de solda. |
Exija a integração do relatório de solo verificado por parte dos licitantes. Os parâmetros do solo determinam a estabilidade da fundação. Solos arenosos soltos ou argila úmida requerem sapatas de concreto armado mais profundas para evitar deslocamento vertical e inclinação ao longo do tempo.
3.3 Modelos de Parafusos de Ancoragem e Critérios de Dimensionamento da Fundação
A falha estrutural geralmente ocorre na interface da base, e não no eixo do poste. Sua solicitação de cotação deve estabelecer requisitos técnicos rigorosos para a montagem dos parafusos de ancoragem e a geometria da placa de base.
Exige-se o uso de parafusos de ancoragem em aço de alta resistência, em conformidade com as especificações ASTM F1554 Grau 55 ou Grau 105. A parte superior roscada de todos os parafusos de ancoragem deve ser galvanizada a quente para evitar corrosão da rosca. Os licitantes devem fornecer gabaritos de posicionamento em aço reforçado para cada conjunto de parafusos de ancoragem. Os gabaritos de posicionamento garantem a distância exata entre os centros dos parafusos durante a concretagem.
Seu pedido de cotação deve descrever parâmetros claros para os cálculos da fundação:
- Profundidade de incorporação: Calcule a profundidade total da fundação com base nas linhas de congelamento locais, na capacidade de suporte do solo e nas forças de momento de tombamento.
- Resistência à compressão do concreto: Especificar classificações mínimas de resistência à compressão do concreto (normalmente 30 MPa ou superior após 28 dias de cura).
- Gaiola de aço de reforço: Defina o tamanho da armadura, a quantidade de barras verticais e o espaçamento dos estribos espirais para resistir às forças de cisalhamento dinâmicas.
Os licitantes devem apresentar desenhos completos de projeto mostrando as dimensões da placa de base, os padrões de ranhuras, os diâmetros dos círculos de parafusos e os arranjos de nivelamento com porca dupla.
3.4 Capacidades de Engenharia Estrutural Personalizada e Suporte da LeapPole
Traçados rodoviários complexos e ambientes urbanos singulares exigem projetos estruturais especializados. Linhas de produção padronizadas muitas vezes não conseguem atender a alturas de montagem incomuns, condições costeiras com ventos fortes ou configurações complexas com múltiplas fixações. A parceria com um fabricante especializado em estruturas metálicas elimina gargalos de engenharia durante a execução do projeto.
A LeapPole oferece serviços personalizados de engenharia estrutural, especificamente desenvolvidos para projetos EPC de grande porte:
[Site Geotechnical & Wind Data] ➔ [LeapPole Finite Element Analysis] ➔ [Custom Stamped CAD Drawings]
- Engenharia Estrutural Avançada: A LeapPole realiza uma Análise de Elementos Finitos (FEA) completa para simular forças eólicas localizadas, modos de vibração e pontos de concentração de tensão.
- Fabricação personalizada: Suas instalações de fabricação acomodam geometrias de seção transversal variadas, incluindo designs tubulares octogonais, cônicos e escalonados.
- Suporte completo para CAD e desenho: A LeapPole fornece desenhos estruturais completos e aprovados, modelos de layout de fundações e esquemas de montagem. Esses desenhos estruturais agilizam os processos de aprovação municipal locais.
- Rigoroso controle de qualidade: Linhas de soldagem automatizadas, ensaios não destrutivos de solda (END) e processos de galvanização precisos mantêm uma rigorosa consistência estrutural em grandes lotes de produção.
Ao incorporar esses recursos de suporte de engenharia diretamente em sua solicitação de cotação para iluminação pública, você elimina os riscos de instalação, garante a conformidade com as normas e assegura a longevidade estrutural em toda a área do seu projeto.

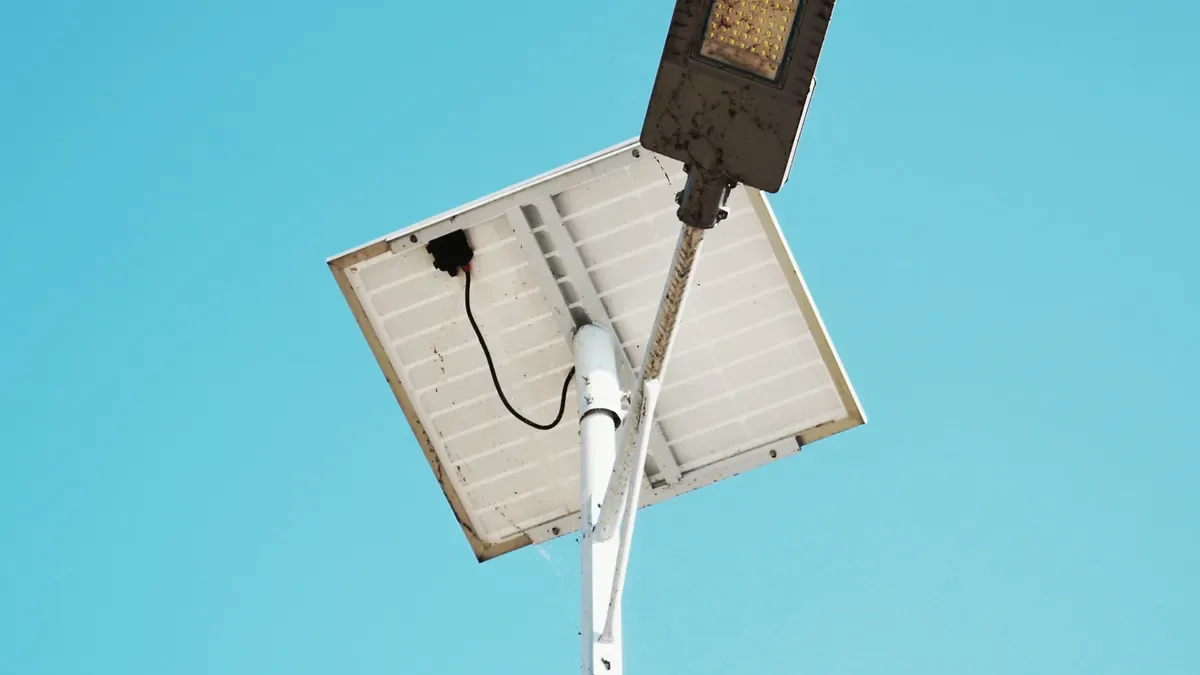

Parte 4: Configurações de Sistemas de Iluminação Pública Solar Autônomos
4.1 Eficiência do módulo fotovoltaico e ângulos de montagem mecânica
Aplicações fora da rede elétrica exigem engenharia solar precisa para garantir zero tempo de inatividade do sistema. Sua solicitação de cotação deve exigir módulos fotovoltaicos monocristalinos de alta eficiência, com eficiência superior a 21% por célula solar. Especifique painéis solares testados de acordo com as normas IEC 61215 para garantir desempenho confiável em condições climáticas extremas. Os licitantes devem calcular a potência dos painéis usando dados de irradiação solar específicos do local, em vez de estimativas genéricas.
Exija que os fornecedores justifiquem a inclinação e a orientação mecânica dos painéis solares com base nas coordenadas geográficas locais. Ângulos de montagem adequados maximizam as horas de pico de insolação diárias e evitam o acúmulo de poeira. Os licitantes também devem fornecer cálculos de carga de vento para os suportes fotovoltaicos. As forças dinâmicas do vento podem desprender painéis mal fixados dos postes de iluminação pública. Para espaços urbanos compactos, solicite propostas que incluam postes de iluminação pública com energia solar integrada para minimizar o arrasto do vento e simplificar a instalação.
4.2 Dimensionamento de baterias, profundidade de descarga e sistemas de gerenciamento de energia
O projeto do sistema de armazenamento de energia determina os dias de operação autônoma durante períodos prolongados de tempo nublado. Sua solicitação de cotação deve exigir sistemas inteligentes de gerenciamento de energia (EMS) com controladores de carga MPPT (Maximum Power Point Tracking). Os controladores MPPT aumentam a eficiência de carregamento em até 30% em comparação com as unidades PWM padrão.
Priorize a química do fosfato de ferro-lítio (LiFePO₄) em detrimento das baterias tradicionais de chumbo-ácido ou gel. A química do LiFePO₄ oferece estabilidade térmica superior e maior densidade de energia.
| Métrica de Desempenho | Baterias de chumbo-ácido/gel | Baterias LiFePO4 |
|---|---|---|
| Profundidade de descarga (DoD) | Restrito a uma faixa de descarga mais rasa para evitar degradação prematura e perda de capacidade. | Oferece uma faixa de capacidade utilizável significativamente maior quando controlada por um BMS. |
| Ciclo de Vida | Apresenta uma vida útil operacional mais curta devido ao rápido envelhecimento causado pelos ciclos noturnos de descarga profunda, altas temperaturas ambientes e estados de carga parcial. | Proporciona uma vida útil potencial substancialmente mais longa, mantendo a longevidade mesmo sob condições de uso contínuo diário. |
Exija que os licitantes integrem Sistemas de Gerenciamento de Baterias (BMS) completos. O BMS protege as células contra sobrecarga, descarga profunda e fuga térmica. Por fim, determine perfis de escurecimento automatizados para prolongar a autonomia da bateria durante as horas críticas da madrugada.
Parte 5: Garantia de Qualidade, Certificações e Comissionamento
5.1 Normas obrigatórias, classificações IP/IK e certificações ISO
Você deve impor padrões de qualidade rigorosos em sua solicitação de cotação para evitar falhas prematuras de componentes. Exija que os fornecedores possuam certificações de gestão da qualidade ISO 9001 para todas as instalações de fabricação. Os licitantes também devem fornecer relatórios de testes de laboratório acreditados para proteção contra entrada de água e poeira e resistência a impactos.
- Proteção de entrada (IP): Exigir uma classificação mínima de IP66, de acordo com as normas IEC 60529, para os compartimentos dos drivers ópticos e elétricos.
- Resistência ao impacto (IK): Requerem classificação de proteção mecânica de IK08 a IK10 para resistir a vandalismo e condições climáticas severas.
- Qualidade de Fabricação: Especificar a conformidade com as normas ISO 14001 de gestão ambiental e ISO 45001 de segurança do trabalho.
5.2 Testes de Aceitação em Fábrica (TAF) e Inspeção Pré-Embarque
Proteja o cronograma do seu projeto identificando defeitos de fabricação antes que o equipamento saia da fábrica. Sua solicitação de cotação (RFQ) deve exigir um protocolo formal de Teste de Aceitação em Fábrica (FAT) para todos os lotes de remessa.
[Quality Audit Request] ➔ [Sample Selection & Dimensional Check] ➔ [Electrical / Photometric FAT] ➔ [Pre-Shipment Sign-off]
Os licitantes devem permitir que seus representantes de controle de qualidade ou inspetores terceirizados revisem as matérias-primas, a soldagem estrutural e os acabamentos de superfície. Os fabricantes devem realizar testes de envelhecimento acelerado em todas as luminárias de LED para iluminação pública por pelo menos 24 a 48 horas contínuas. Inspecione a espessura da galvanização em todos os componentes de aço para garantir a total conformidade com as especificações do projeto antes de aprovar o despacho final.
5.3 Testes de campo, auditorias fotométricas e protocolos de transferência
A verificação em campo garante que o hardware instalado funcione conforme calculado durante a fase de projeto. Exija que os contratados realizem auditorias físicas em campo juntamente com os inspetores municipais antes da aprovação final do projeto.
| Fase de Auditoria | Atividade de verificação obrigatória | Critério de aceitação |
|---|---|---|
| Comissionamento Elétrico | Verificações de resistência de aterramento, resistência de isolamento e queda de tensão na linha. | Zero curtos-circuitos; aterramento dentro dos limites de segurança. |
| Verificação fotométrica | Medições calibradas de luxímetros em diferentes zonas rodoviárias. | Os resultados da simulação IES aprovada estão dentro de uma tolerância de ±5%. |
| Inspeção Estrutural | Alinhamento vertical da prumo, torque da porca de ancoragem e verificação visual da solda. | Inclinação estrutural zero; conformidade exata com o torque do parafuso. |
Exija pacotes completos de entrega contendo desenhos "como construído", manuais de operação e aprovações de garantia. Esse processo de comissionamento minucioso garante uma transferência de ativos municipais sem problemas e protege as margens operacionais a longo prazo.
Parte 6: Termos Comerciais, Estrutura da Lista de Quantidades e Manutenção
6.1 Termos Comerciais e Estruturas de Preços para Solicitações de Cotação de Iluminação Pública
Estruturas de preços pouco claras geram estouros de orçamento inesperados durante a execução. É imprescindível exigir uma lista de quantidades detalhada (BOQ) em sua solicitação de cotação para iluminação pública. Incentive os licitantes a discriminar os custos em diferentes categorias do projeto, em vez de apresentar valores globais.
| Categoria BOQ | Itens obrigatórios na discriminação de custos | Avaliação de custos com foco |
|---|---|---|
| Unidades de luminárias | Luminárias LED, nós de controle inteligentes, lentes ópticas, drivers internos | Relação entre preço unitário e eficiência energética |
| Ferragens estruturais | Postes de iluminação, suportes de montagem, kits de parafusos de ancoragem, placas de base | Grau do material, acabamento do revestimento e classificação estrutural. |
| Engenharia Civil e Elétrica | Passagem de cabos, tubulação de conduíte, caixas de passagem, concreto de fundação | Comprimento do material, profundidade da vala e volume de concreto |
| Trabalho e Serviços | Montagem de equipamentos, fiação em campo, testes e comissionamento. | Tarifas horárias de mão de obra e capacidade de instalação da equipe |
Essa estrutura transparente ajuda você a avaliar as propostas dos fornecedores de forma verdadeiramente comparável.
6.2 Engenharia de Valor, Garantias de Economia de Energia e Prazos de Entrega
Você deve convidar os licitantes a apresentarem propostas de engenharia de valor juntamente com suas propostas base. Os fornecedores frequentemente sugerem seleções alternativas de componentes que reduzem os custos de material sem sacrificar o desempenho fotométrico.
- Garantias de economia de energia: Exija que os contratados assinem garantias de desempenho. Vincule essas garantias diretamente às reduções calculadas no consumo de energia.
- Prazos de produção: Exija cronogramas de entrega vinculativos para cada fase do projeto.
Quando você enfrenta prazos de entrega municipais apertados, faça parceria com fornecedores experientes como a LeapPole. Eles entregam pedidos de grande volume rapidamente e podem fornecer uma solução de iluminação pública personalizada e totalmente certificada para garantir a conclusão dentro do prazo estipulado.
6.3 Termos de garantia, kits de peças de reposição e serviços de despacho operacional
Proteja suas margens operacionais a longo prazo definindo Acordos de Nível de Serviço (ANS) claros em sua licitação. Exija garantias abrangentes do sistema, cobrindo luminárias, drivers, postes estruturais e controladores inteligentes por pelo menos 5 a 10 anos.
Fornecimento obrigatório de peças sobressalentes: Os licitantes devem fornecer um kit obrigatório de peças sobressalentes equivalente a 5% do hardware principal. Este kit deve incluir drivers de LED extras, módulos de controle e protetores contra surtos.
Exija que os fornecedores mantenham um rápido atendimento local ao cliente. Os licitantes devem garantir tempos de resposta fixos para falhas críticas. Estabeleça uma regra obrigatória de despacho em 24 horas para interrupções totais do circuito e um prazo de substituição de 48 horas para defeitos em luminárias individuais.
A elaboração de uma solicitação de cotação (RFP) completa para iluminação pública elimina riscos operacionais e protege as margens do seu projeto contra alterações contra alterações de projeto. Especificações de aquisição precisas garantem o alinhamento exato da engenharia entre os componentes estruturais e elétricos.
A parceria com fabricantes renomados como a LeapPole simplifica sua cadeia de suprimentos e garante uma execução completa e sem complicações.
Requisitos de desempenho claros reduzem os custos totais do ciclo de vida e garantem uma transição rápida e eficiente para o município. Entre em contato com a LeapPole hoje mesmo para refinar suas especificações técnicas e preparar sua próxima licitação.
Perguntas frequentes
Que informações do projeto um contratista EPC deve incluir em uma solicitação de cotação (RQ) para iluminação pública?
Forneça a localização do projeto, o traçado da via, a largura das faixas, as zonas funcionais, a posição dos postes, os critérios de iluminação exigidos, as condições ambientais, as quantidades, o local de entrega e o cronograma de construção.
A solicitação de cotação (RFP) também deve incluir desenhos CAD disponíveis, tabelas de luminárias e postes, diagramas elétricos, informações sobre o solo, dados de vento locais, normas aplicáveis e especificações do cliente. Informações faltantes devem ser identificadas como suposições que necessitam de confirmação.
Como determinar a altura e o espaçamento corretos dos postes?
A altura e o espaçamento dos postes devem ser determinados por meio de cálculos fotométricos, utilizando a largura real da via, a disposição dos postes, a óptica das luminárias, o alcance, a inclinação, as propriedades do pavimento e a classe de iluminação necessária.
O projeto estrutural é um cálculo à parte. As condições locais de vento, as cargas das luminárias e suportes, a geometria do poste, a resistência do material e as condições da fundação determinam se o poste proposto pode suportar o equipamento selecionado. Não utilize cálculos de espaçamento fotométrico como substituto para a análise estrutural.
Que informações sobre as luminárias devem ser especificadas na solicitação de cotação?
Defina o desempenho de iluminação e as condições de operação necessárias, incluindo:
- Saída de lúmens fornecida
- Potência nominal do sistema
- Distribuição óptica
- Temperatura de cor e reprodução de cores
- Classificações IP e IK
- proteção contra surtos
- Interface de controle e do driver
- Arranjo de montagem
- Arquivos e relatórios fotométricos necessários
- Condições de garantia e de serviço esperadas
Evite especificar apenas a marca do chip LED ou do driver. O desempenho completo da luminária, o gerenciamento térmico, o controle óptico, a proteção elétrica e a documentação de testes são informações mais úteis ao comparar luminárias de LED para iluminação pública.
As empresas de EPC (Engenharia, Aquisição e Construção) podem solicitar perfis de postes e projetos de suportes personalizados?
Sim. A solicitação de cotação pode especificar geometria personalizada do poste, altura de montagem, braços de extensão, acabamentos decorativos, interfaces de equipamentos e configurações de portas de acesso.
O fornecedor deve confirmar a qualidade do material, a espessura da parede, a placa de base, os parafusos de ancoragem, a soldagem, o tratamento de superfície e os critérios de projeto estrutural. Postes de iluminação pública personalizados devem ser avaliados considerando a carga total de instalação e as condições ambientais específicas do projeto.
O que a solicitação de cotação deve incluir sobre galvanização e proteção contra corrosão?
Defina o padrão de tratamento de superfície exigido, o método de revestimento, os requisitos de inspeção e qualquer acabamento adicional. Para postes de aço, esclareça se a galvanização a quente deve ser concluída após a fabricação e a soldagem.
Ambientes costeiros, industriais, com alta umidade ou quimicamente agressivos podem exigir proteção anticorrosiva reforçada. Os fornecedores devem identificar o sistema de tratamento proposto e fornecer a documentação pertinente de inspeção ou revestimento.
Como devem ser manuseados os componentes da fundação e os acessórios dos postes?
Informe se o preço do poste inclui a placa de base, a gaiola para os parafusos de ancoragem, o gabarito, as porcas, as arruelas, o bloco de terminais, a porta de acesso, a fiação interna, a entrada de cabos e as conexões de aterramento.
Liste os acessórios para postes e as peças de fundação separadamente quando diferentes contratados forem responsáveis pelo fornecimento do produto e pela instalação civil. Isso evita que os fornecedores façam suposições diferentes sobre o escopo do projeto.
Como os fabricantes devem lidar com os cronogramas de produção e entrega?
Exija que os licitantes apresentem os prazos de entrega para desenhos, aprovação de amostras, aquisição de materiais, produção, inspeção, embalagem e entrega. Identifique quaisquer pontos de controle necessários para inspeção de fábrica ou testes de aceitação em fábrica.
Para projetos faseados, especifique as quantidades de lote necessárias e a sequência de entrega. A cotação deve indicar a capacidade de produção, as condições de envio, o método de embalagem, o Incoterm, o destino da entrega e a validade do cronograma proposto.
Que documentação os fornecedores devem apresentar juntamente com suas cotações?
Dependendo do escopo do projeto, solicite:
- Matriz de conformidade técnica concluída
- Cotação comercial detalhada
- Fichas técnicas do produto
- Arquivos fotométricos IES ou LDT
- Cálculos fotométricos
- Desenhos de postes
- Cálculos estruturais
- Detalhes sobre materiais e tratamento de superfície
- Relatórios de laboratório relevantes
- Plano de inspeção de qualidade
- Declaração de garantia
- Recomendação de peças de reposição
- Plano de embalagem e entrega
- Lista de desvios e exclusões
A documentação deve corresponder exatamente aos modelos e configurações oferecidos, e não a produtos de referência similares.
Como as empresas de EPC (Engenharia, Aquisição e Construção) podem obter um orçamento específico para o seu projeto junto à LeapPole?
Envie a solicitação de cotação (RFQ), o orçamento (BOQ), os desenhos do projeto, as dimensões da via, os dados ambientais, as quantidades, as normas exigidas, o local de entrega e o cronograma do projeto.
Entre em contato com a LeapPole para obter uma proposta técnica e comercial que abranja luminárias, postes, requisitos estruturais, acessórios, documentação, embalagem e entrega faseada.
